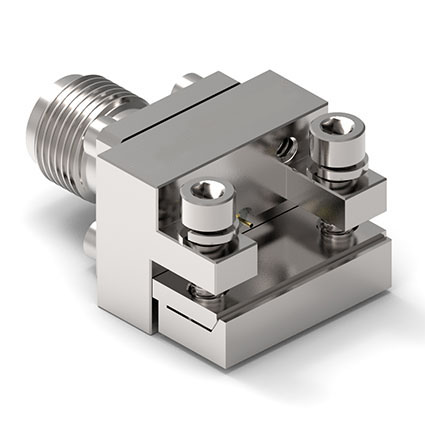

40GHz 2.92mm 母頭 可拆卸式 毫米波末端裝接PCB連接器
40GHz 2.92mm 母頭 可拆卸式 毫米波末端裝接PCB連接器
東莞市蝴蝶影视五金塑膠成立於2007年,占地9000平方米,是一家專業數控五金加工廠家,CNC加工廠家,主營業務:車銑複合機加工、機械加工、汽車配件五金加工、電子煙五金加工、車床加工、醫療配件加工生產等精密結構五金配件的加工廠家供應商。
東莞市蝴蝶影视五金塑膠成立於2007年,占地9000平方米,是一家專業數控五金加工廠家,CNC加工廠家,主營業務:車銑複合機加工、機械加工、汽車配件五金加工、電子煙五金加工、車床加工、醫療配件加工生產等精密結構五金配件的加工廠家供應商。
材質與電鍍
| 名稱 | 材質 | 電鍍 |
| 主體 | 不鏽鋼 | 鈍化 |
| 中心針 | 鈹青銅 C17300 | 鍍金 |
| 絕緣體 | UNFILLED ULTEM 1000 PEI | N/A |
技術參數
| 電氣性能 | |
| 特性阻抗 | 50 Ohm |
| 頻率範圍 | DC~40GHz |
| 工作電壓 | 250 V(rms) |
| 介質耐壓 | >750V |
| 中心接觸電阻 | <3.0mΩ |
| 外導體接觸電阻 | <2.0mΩ |
| 絕緣阻抗 | >5000MΩ |
| 插入損耗 | <.05 sqrt(f(GHz)) dB |
| 電壓駐波比 | <1.50 |
| 機械性能 | |
| 中心針保持力 | >20 N |
| 測試耦合扭矩 | 1.70 Nm |
| 推薦扭矩 | 0.8 Nm to 1.10 Nm |
| 耐久性 | >500 cycles |
| 環境參數 | |
| 溫度範圍 | -55 ℃~+125 ℃ |
| 熱衝擊 | MIL-STD-202, Meth. 107, Cond. B |
| 腐蝕 | MIL-STD-202, Meth. 101, Cond. B |
| 振動 | MIL-STD-202, Meth. 204, Cond. D |
| 衝擊 | MIL-STD-202, Meth. 213, Cond. I |
| 界麵 | |
| 依據 | IEC 61169-35 |
產品應用
• 高速數字
• 儀器
• Military
• 航空
• 衛星通信設備(SATCOM)
• 電纜組件
• 測試與測量
特性與好處
• 頻率範圍為40 GHz(可使用46 GHz)
• 低電壓駐波比
• 低射頻泄漏可靠度
• 兼容3.5mm與SMA連接器係列
